Duet
Die Box, mit der alles angefangen hat.
Dein selbst gebauter WLAN-Lautsprecher. Per App gesteuert, zu zweit ein Stereo-Paar.

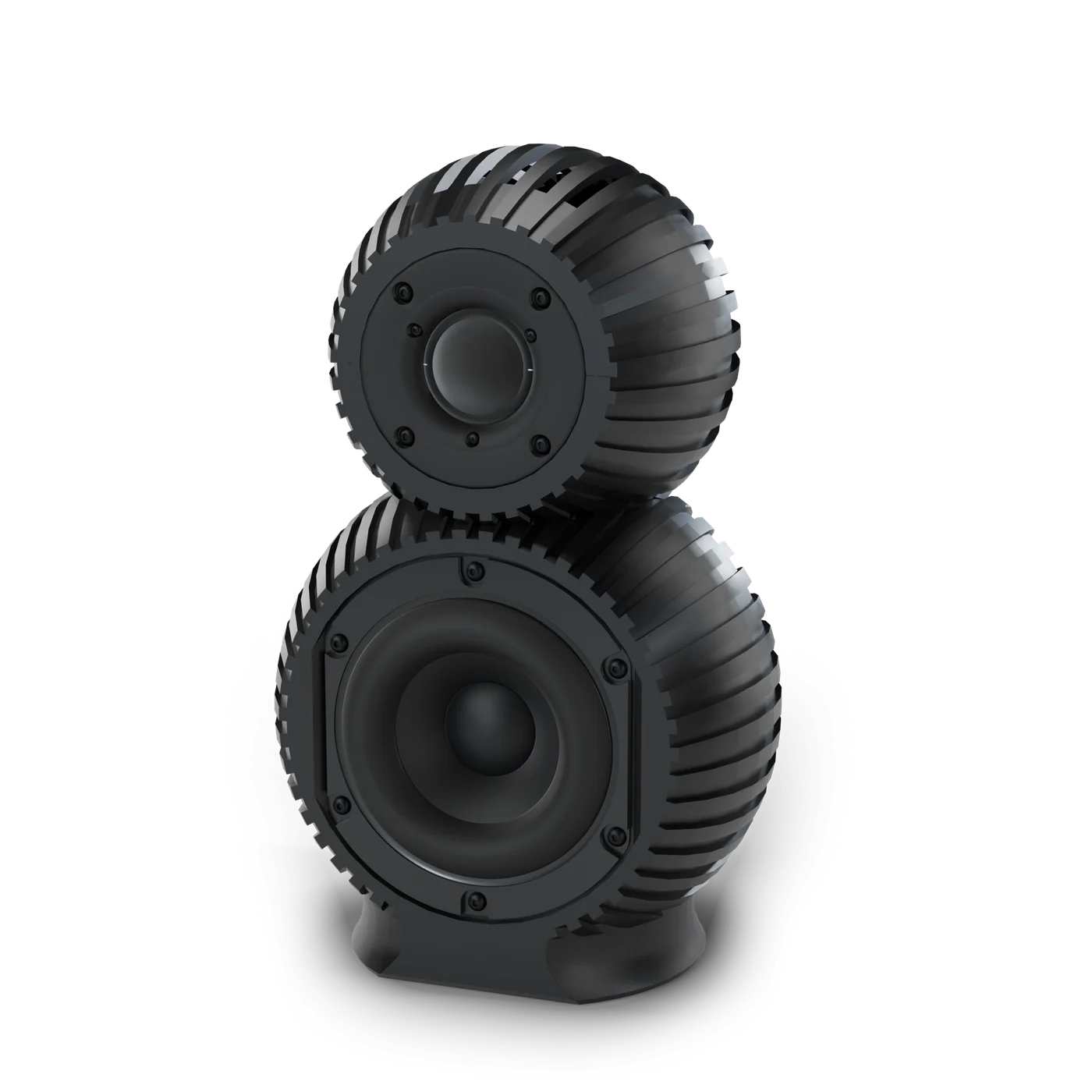

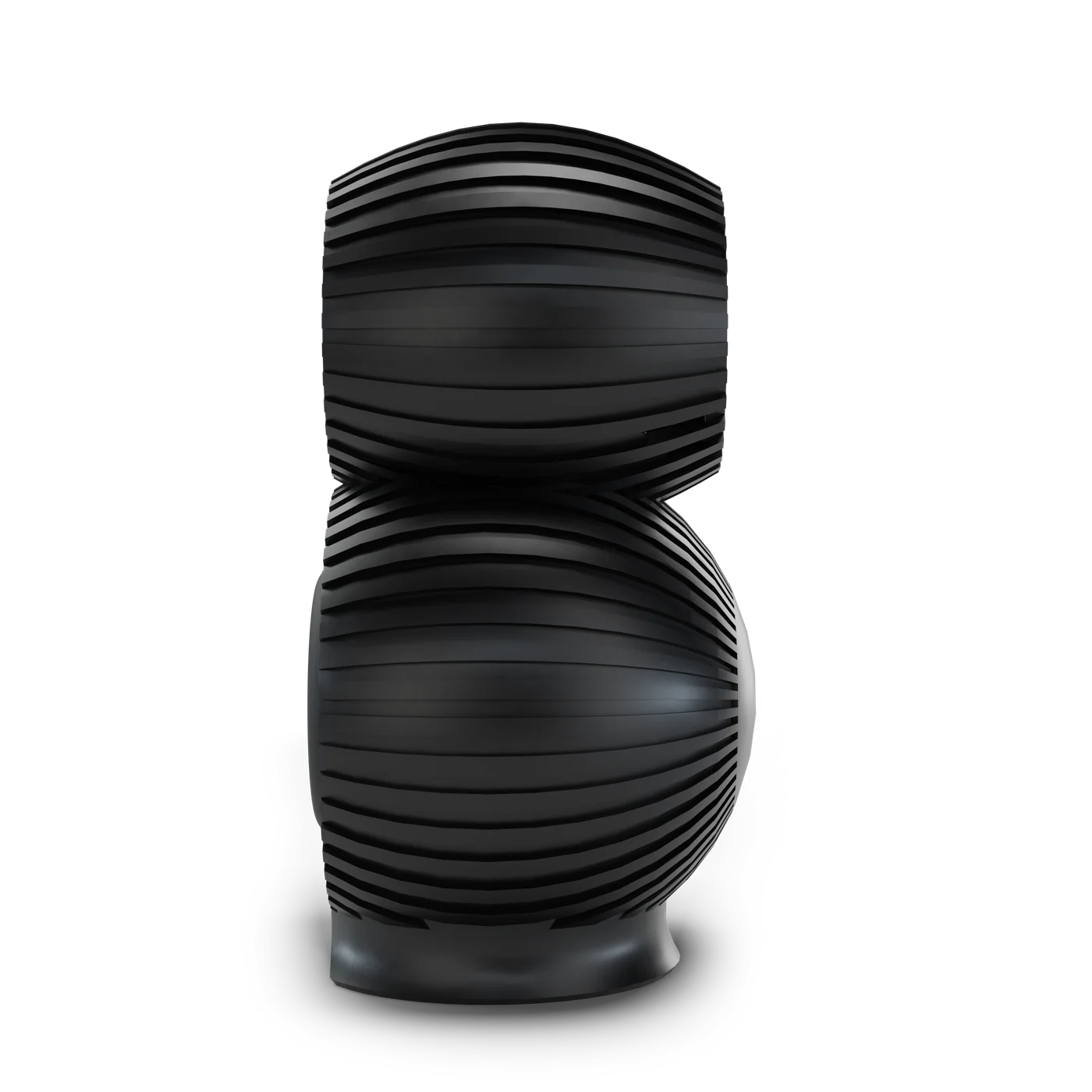

So sieht sie aus
Zwei gedruckte Gehäuse für tiefe und hohe Töne.
Gerendert nach dem echten Aufbau. Fotos folgen.
DIE DUET VON INNEN
Jedes Teil hat seinen Platz.
Scroll weiter und sieh, wie die Duet aufgebaut ist.
Zwei Wege.

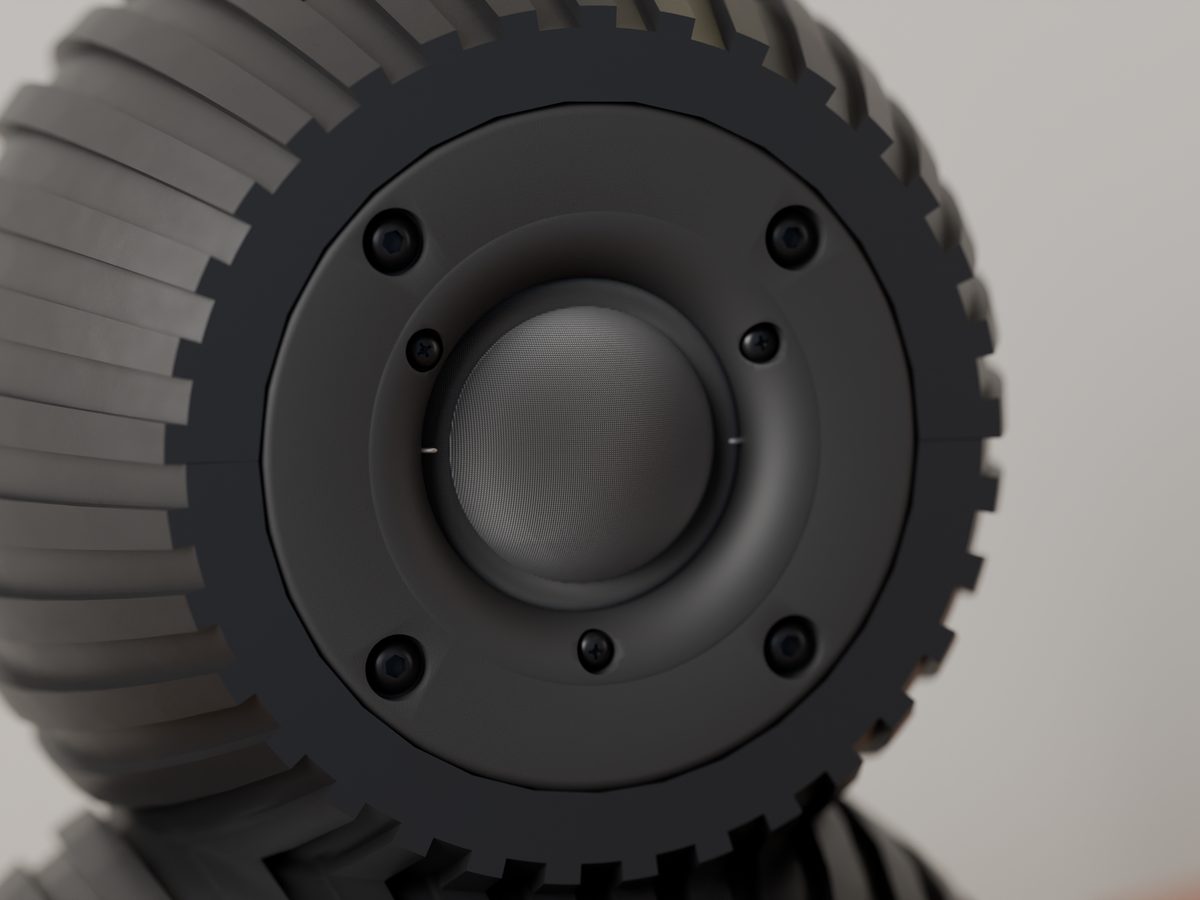

Ein Tiefmitteltöner und ein Hochtöner teilen sich die Musik.
Selbst gebaut.

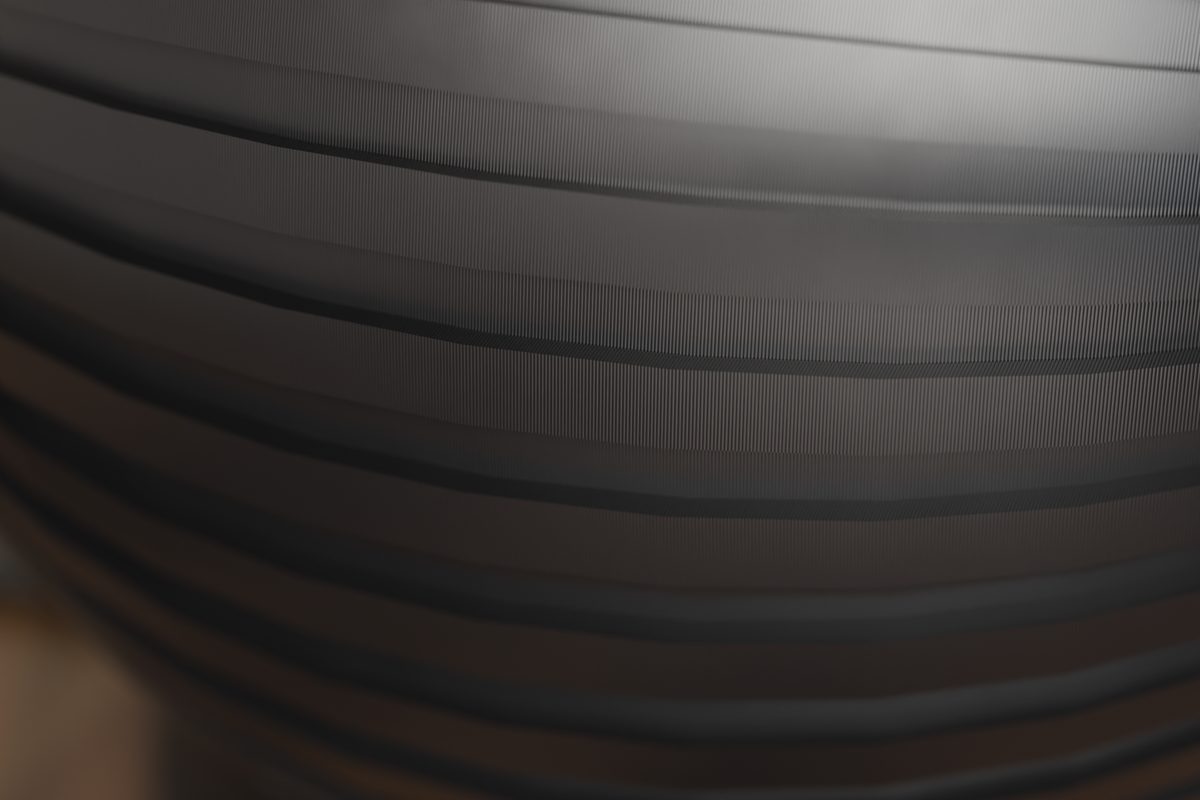

Das gedruckte Gehäuse gibt den Bauteilen ihre Form.
Bis ins Detail.
Hier siehst du die Einzelteile des Entwurfs. Den Zusammenbau findest du in der Anleitung.

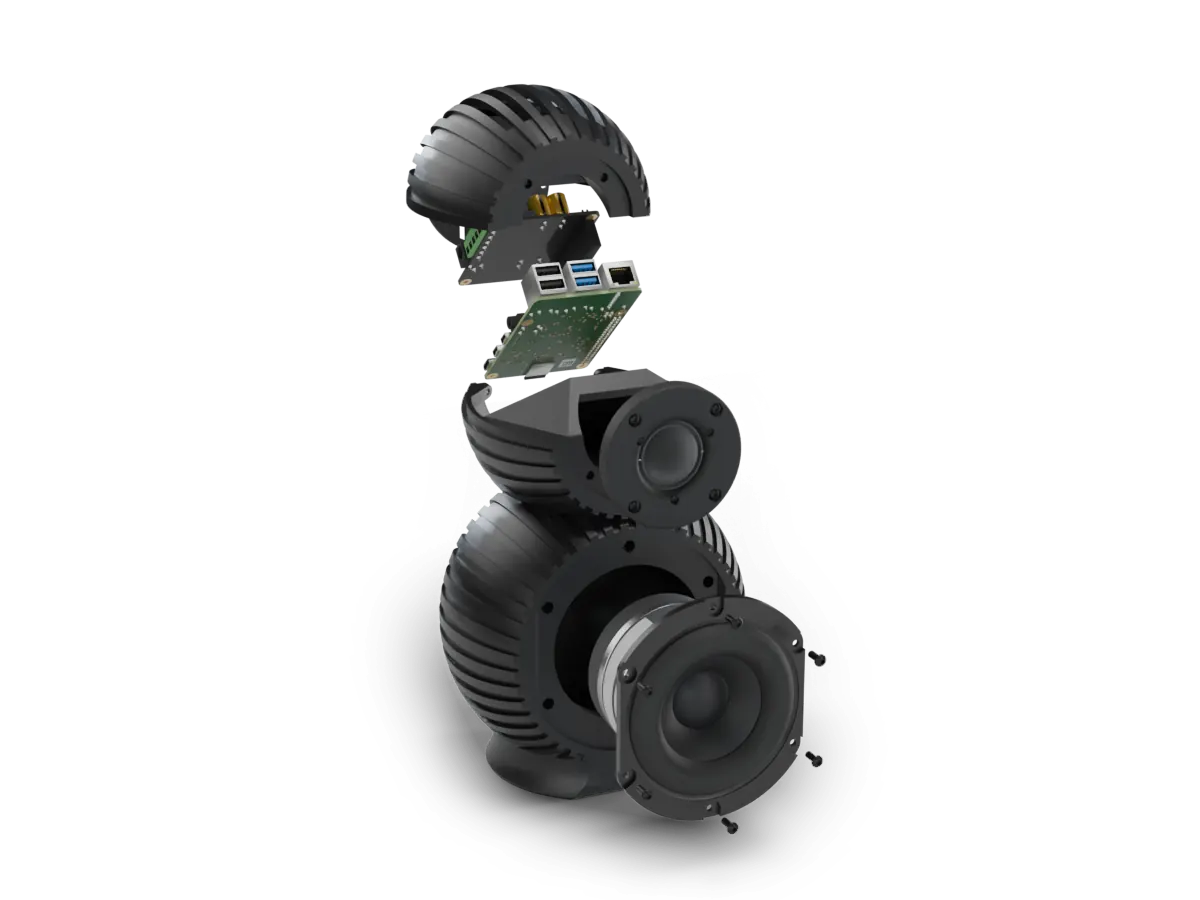

Gerenderte Explosionsansicht des Duet-Entwurfs.
Was drin ist
Zwei Wege, getrennt angetrieben.
Tiefe und hohe Töne getrennt
Ein Tiefmitteltöner und ein Hochtöner werden jeweils direkt vom Verstärker angesteuert. Die Software verteilt das Musiksignal auf beide. Bei der Duet liegt die Trennfrequenz bei 3800 Hz.
Alle Teile auf einer Liste
Welche Teile du brauchst und wie viele Packungen für deine Boxen reichen, zeigt die Selbstbau-Teileliste. Zur Selbstbau-Teileliste →
Dein eigenes Bauprojekt
Ein gedrucktes Gehäuse, einzeln erhältliche Bauteile und Software, die ich weiterentwickle.
Technische Daten
Die Duet in Zahlen.
| Bauform | Zwei-Wege-Regallautsprechergeschlossenes Gehäuse |
|---|---|

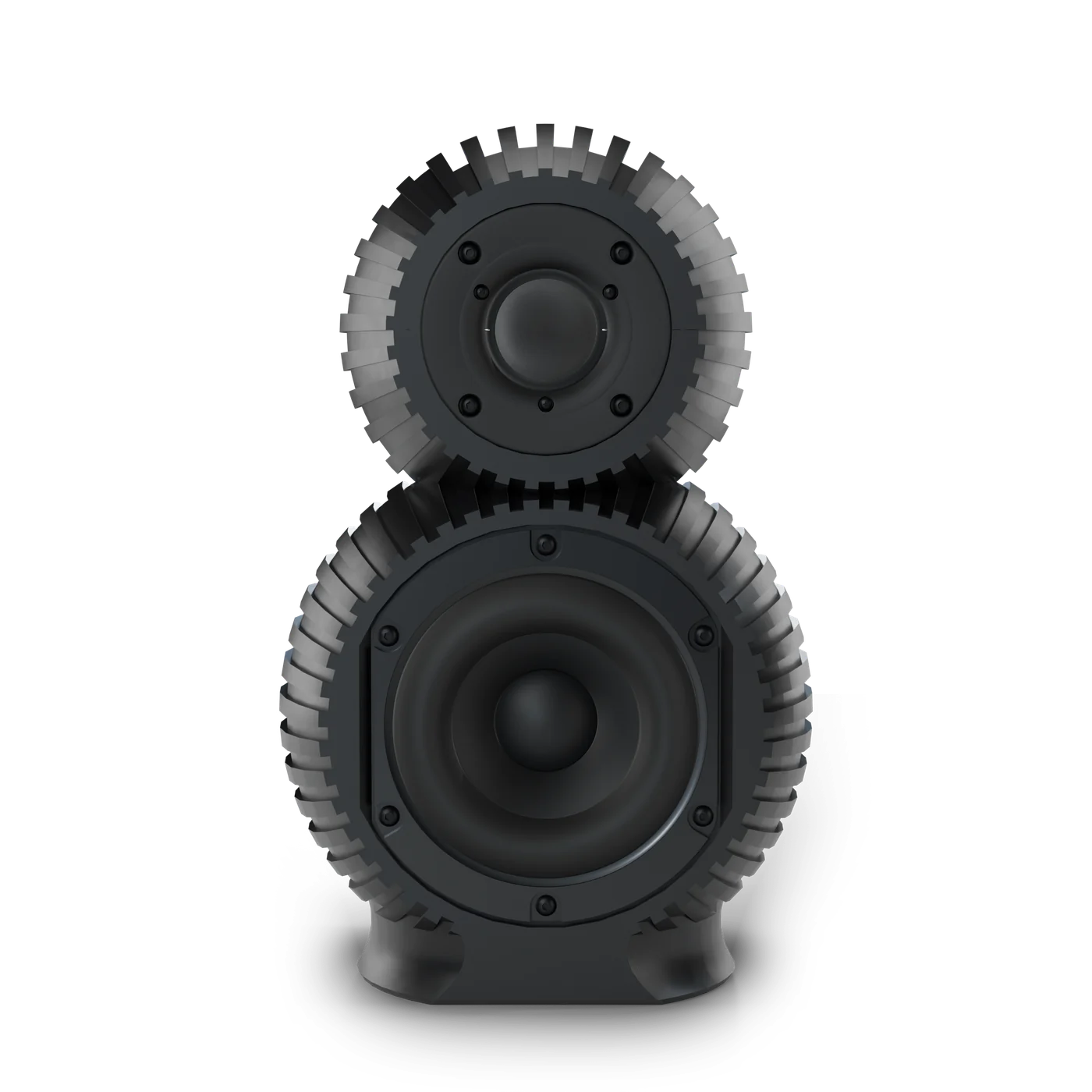

| Maße | 150 mm breit, 120 mm tief, 238 mm hochGehäuse, die Chassis stehen vorn etwa 5 mm vor |
| Gewicht | 607 gdie gedruckten Teile aus PETG, ohne Chassis und Elektronik |
| Tieftonkammer | etwa 1 Liter |
| Gehäuse | 3D-gedruckt aus PETG |
| Tiefmitteltöner | Peerless SLS‑85S25CP04‑043,5 Zoll, 4 Ω |
| Hochtöner | Dayton Audio ND28F‑625-mm-Kalotte, 6 Ω |
|---|---|
| Trennung | 3800 Hz, in der SoftwareLinkwitz-Riley 4. Ordnung, der Hochtöner spielt 0,68 ms später |
| Tieftonschutz | Hochpass bei 50 Hz |
| Verstärker | InnoMaker AMP ProMerus MA12070P, ein Kanal je Chassis |
| Netzteil | 19 V, 120 W |
| Frequenzgang | Messung folgtmit Messmikrofon, die Werte stehen hier, sobald sie sauber gemessen sind |
Was du brauchst
Die Teileliste für eine Duet.
Diese Teile gehören zu meinem Duet-Aufbau. Es fehlen nur noch die Klemmen für die Kabel an den Chassis, die trage ich nach.
| ElektronikRechner, Verstärker, Speicherkarte, Netzteil, Stromkabel und Kühlung. Die ganze Aufstellung mit Links steht im Rechner auf der Selbstbau-Seite. | bei Amazon |
|---|---|
| Peerless by Tymphany SLS-85S25CP04-04Der Tiefmitteltöner. 4 Ω, 3,5 Zoll, Eigenresonanz 73 Hz, 30 W. Je Box: 1 Stück. | 29,95 € |
| Dayton Audio ND28F-6Der Hochtöner, 25-mm-Kalotte. 6 Ω, Eigenresonanz 1097 Hz, 30 W. Je Box: 1 Stück. | 17,45 € |
| PETG für den KörperJe Box: 1 Körper. Etwa, Materialwert laut Slicer. | 11,83 € |
| PETG für Deckel und KlemmeJe Box: 1 Deckel und 1 Klemme. Etwa, Materialwert laut Slicer. | 2,32 € |
| Gewindeeinsätze, Sortiment M2 bis M6, Messing, 390 Stück*reicht für 6 BoxenFür Pi (M2,5), Hochtöner und Kabelklemme (M3), Tiefmitteltöner und Standfuß (M4). Werden mit dem Lötkolben in den Druck eingeschmolzen. Je Box: 4 × M2,5, 8 × M3, 10 × M4. | bei Amazon |
| Linsenkopfschrauben M4 × 8 mm, Edelstahl, schwarz, 60 Stück*reicht für 6 BoxenFür Tiefmitteltöner und Standfuß. Je Box: 10 Stück. | bei Amazon |
| Linsenkopfschrauben M3 × 8 mm, Edelstahl, schwarz, 20 Stück mit Schlüssel*reicht für 2 BoxenFür Hochtöner und Kabelklemme. Je Box: 8 Stück. | bei Amazon |
| Lautsprecherkabel 2 × 0,75 mm², rot/schwarz, 20 m*reicht für 20 BoxenVom Verstärker zu den beiden Chassis. Je Box: etwa 1 m. | bei Amazon |
| Taster-Modul 12 × 12 mm mit Kappe, 6 Stück*reicht für 6 BoxenDer Knopf hinten an der Box. Je Box: 1 Stück. | bei Amazon |
| Dupont-Kabel Buchse auf Buchse, 10 bis 40 cm, 160 Stück*reicht für 13 BoxenVerbinden den Knopf mit dem Pi: Strom, Masse und Signal. Je Box: 3 Stück. | bei Amazon |
| Schaumdichtband 3 × 10 mm, 15 mreicht für 25 BoxenDichtet den Tiefmitteltöner gegen das Gehäuse ab. Ohne das zieht die Box Luft, und der Tiefton wird schlapp. Je Box: 1 Ring. | 18,45 € |
| Visaton Dämpfungsmaterial VS-WOOL2, 125 g*reicht für 20 BoxenPolyesterwolle für die Tieftonkammer. Man braucht nur wenig davon. Freiwillig, hilft aber deutlich beim Klang. | bei Amazon |
Die Lautsprecher kosten zusammen 47,40 Euro je Box, das Filament etwa 14,15 Euro. Die Teile von Amazon legt dir der Rechner auf der Selbstbau-Seite für eine oder zwei Boxen gesammelt in den Warenkorb, dort siehst du ihren aktuellen Preis.
Preise vom 11. bis 28. September 2026 bei soundimports.eu. Beim Filament steht der Materialwert, den der Slicer angibt. Die Preise der Amazon-Teile zeigt dir Amazon selbst, im Warenkorb oder auf der Produktseite. Mit * markierte Links sind Partnerlinks: Kaufst du darüber, bekomme ich eine kleine Provision. Für dich ändert sich am Preis nichts. Als Amazon-Partner verdiene ich an qualifizierten Verkäufen.
Warum diese beiden
So werden die beiden Lautsprecherteile angesteuert.
Je ein Verstärkerkanal
Der Tiefmitteltöner hat 4 Ohm, der Hochtöner 6 Ohm. Beide sind an getrennte Verstärkerkanäle angeschlossen. Bei einem anderen Aufbau müssen Lautsprecherteile und Verstärker ebenfalls zueinander passen.
Die Abstimmung der Duet
Bei diesem Aufbau liegt die Trennfrequenz bei 3800 Hz. Dieser Wert gehört zur Duet und ist keine allgemeine Empfehlung für andere Lautsprecherteile.
Änderbar, ohne zu löten
Im Klang-Editor stellst du die Verteilung der Tonbereiche, ihre Lautstärke und zeitliche Abstimmung ein. Andere Lautsprecherteile brauchen eine passende eigene Abstimmung.
SELBST EINE DUET BAUEN?
Hier geht es weiter.
Die Software ist verfügbar. Die Montage-Anleitung wächst Kapitel für Kapitel.
